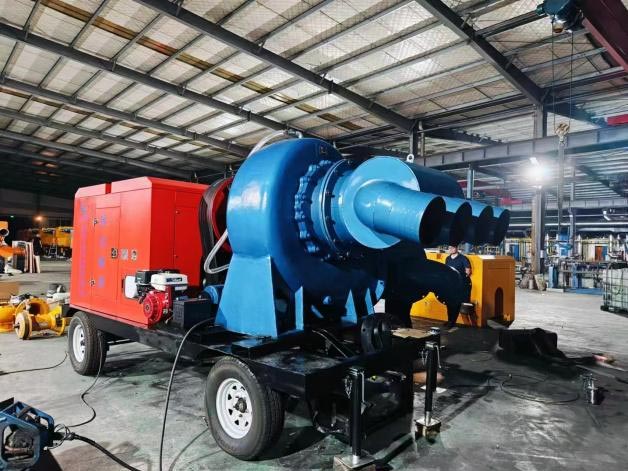

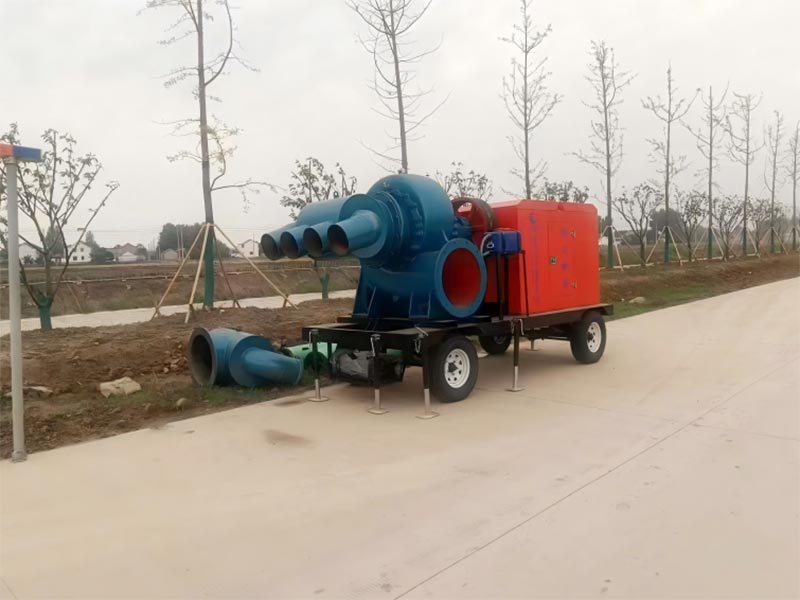

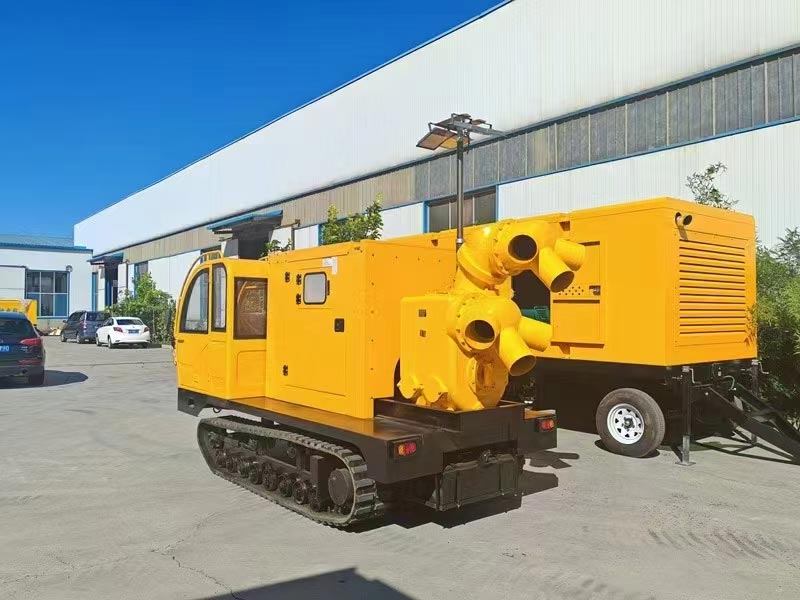

Vodna črpalka, ki jo poganja dizelski motor

Enote vodnih črpalk, ki jih poganja dizelski motor podjetja China Kecheng, ponujajo zrelo rešitev za enote vodnih črpalk, ki ne zanašati se na električno omrežje. Enota uporablja motorje Yuchai, Weichai ali Cummins in druge visokokakovostne motorje z učinkovito vodo črpalke in inteligentni nadzorni sistemi, ki lahko samodejno prilagodijo delovanje glede na dejanske potrebe. Izdelek pretok zajema 50 do 1000 kubičnih metrov na uro, dvig pa lahko doseže 100 metrov. Podpira prikolico ali fiksno namestitvijo in SE PRILAGAJA različnim scenarijem, kot so kmetijsko namakanje, občinsko zasilno odvodnjavanje in industrijski obtok. Osrednje komponente enote imajo dvoletno ali 6000-urno garancijo. Strukturno je robusten in enostaven za vzdrževanje, zaradi česar je praktična izbira za transport tekočin na območjih brez električnega omrežja ali v izrednih razmerah.

Scenariji uporabe (ekskluzivna prilagoditev za črpalne enote)

1. Scenariji kmetijskega namakanja in sajenja

• Veljavni scenariji: Namakanje poljščin (pšenica, riž), namakanje gospodarskih gozdnih sadežev (sadovnjaki, čajni vrtovi) in kapljično namakanje za oskrbo z vodo v kmetijstvu (rastlinjaki)

• Osnovna vrednost: Brez odvisnosti od električnih omrežij, primerno za oddaljena kmetijska zemljišča in gorske sadovnjake; Samosesalna črpalka model ima sesalno višino ≥8 m (ni treba vnaprej črpati vode), višino 10–50 m (pokriva več terasastih polja) in pretokom 50–300 m³/h (zadovoljuje dnevne potrebe po namakanju sto mu kmetijskih zemljišč). Dizelsko gorivo moč ima dolgo življenjsko dobo (8-12 ur delovanja s polnim gorivom), izogibanje pogostemu polnjenju goriva in prekinitvam namakanje.

2. Scenariji občinskega odvodnjavanja in nadzora nad poplavami

• Veljavni scenariji: Zasilna drenaža za urbane poplave (ceste, podzemne garaže), komunalni cevovod poglabljanje (vodnjaki za deževnico, kanalizacijske cevi), poglabljanje rek (prevoz blata)

• Osnovna vrednost: model črpalke za odpadne vode ima zasnovo proti zamašitvi (tekač ima nevpetost struktura, ki je sposobna prenašati odplake, ki vsebujejo nečistoče z velikostjo delcev ≤50 mm), z višino 15-80 m (primeren za drenažo v podzemnih garažah in globokih temeljnih jamah). Mobilna oblika prikolice (5-50kW modeli opremljeni z vlečno napravo) omogoča hiter dostop do vodnih mest. Pretok je 200-800m³/h (sposoben odvajati 1.000 kvadratnih metrov akumulirane vode v eni uri), učinkovitost ukrepanja v sili pa je visoka.

3. Scenariji reševanja in pomoči ob nesrečah

• Veljavni scenariji: odvodnjavanje v primeru poplav (poplavljene vasi in tovarne), zasilna oskrba z vodo v suši (voda iz rezervoarjev/rek v vaške in mestne akumulacije), pomožni vodovod za požarno zaščito (dopolnjevanje vode na požariščih v oddaljenih območjih)

• Osnovna vrednost: stopnja vodoodpornosti IP65 (telo je lahko začasno potopljeno v 0,5 m globoko vodo), primerno za huda poplavna okolja; Hitro se zažene (≤30 sekund), ne zahteva zapletenega odpravljanja napak in reševalnega osebja ga lahko upravlja po preprostem usposabljanju. Nekateri modeli podpirajo "vzporedno delovanje z dvema črpalkama" (na primer dve 50kW enoti delujejo v tandemu, da podvojijo stopnjo pretoka), izpolnjujejo zahteve obsežnega reševanja v sili.

4. Scenariji industrijske cirkulacije in hlajenja

• Scenariji uporabe: tovarniški hladilni sistem (obdelovalni stroj, kroženje hladilne tekočine opreme), drenaža rudnika (odvodnjavanje podzemne vode, protieksplozijsko varen tip), transport tekočin v kemičnih podjetjih (črpalka, odporna proti koroziji transportna raztopina kisline in alkalije)

• Osnovna vrednost: industrijski material vodne črpalke (304 nerjaveče jeklo/fluoridna plastika, kislinska in alkalna korozija odpornost), primerna za kemikalije, težke medije v rudnikih; Prenosni sistem ima elastično sklopko (blažilnik vibracije, podaljša življenjsko dobo ležaja), ki lahko deluje neprekinjeno 24 ur (letni čas delovanja ≥5000 ur); inteligentni nadzorni sistem podpira povezavo z DCS naprave (samodejno prilagodi pretok glede na temperatura opreme), varčevanje z energijo in zmanjšanje porabe.5. Oskrba z vodo za podeželska in oddaljena območja

• Scenariji uporabe: centralizirana oskrba z vodo v oddaljenih vaseh (voda iz vodnega vira v zbiralnik vaščanov), pitna voda na pašnih območjih (črpanje vode iz globokih vodnjakov do pitnih mest v živina), otoška oskrba z vodo (dostava sladke vode po razsoljevanju)

• Osnovna vrednost: model samosesalne črpalke brez preusmeritve vode, lahko neposredno iz reke, voda iz globokega vodnjaka; Vodja: 30-100 metrov (prilagojeno gorskemu terenu, transport vode do rezervoarja na visoki nadmorski višini); Nizka poraba goriva (5kW model pri polni obremenitvi poraba goriva ≤1,5L/h), dolgoročni obratovalni stroški so nadzorovani;Majhno telo (5-20kW model velikost ≤2000 × 1000 × 1200 mm), primeren za podeželsko namestitev na ozkem mestu.

5. Oskrba z vodo za podeželska in oddaljena območja

• Scenariji uporabe: centralizirana oskrba z vodo v oddaljenih vaseh (voda iz vodnega vira v zbiralnik vaščanov), pitna voda na pašnih območjih (črpanje vode iz globokih vodnjakov do pitnih mest v živina), otoška oskrba z vodo (dostava sladke vode po razsoljevanju)

• Osnovna vrednost: model samosesalne črpalke brez preusmeritve vode, lahko neposredno iz reke, voda iz globokega vodnjaka; 30-100 m (primerno za gorski teren, voda se transportira do visokega rezervoarja); Nizka poraba goriva (polna obremenitev poraba goriva modela s 5 kW ≤1,5 L/h) in obvladljivi dolgoročni obratovalni stroški. Kompaktne velikosti (mere za 5-20 kW modeli ≤2000 × 1000 × 1200 mm), je primeren za namestitev na ozkih podeželskih območjih.

Prednosti izdelka (osnovna konkurenčnost črpalnih enot)

Tehnični parametri (glavni segmenti moči črpalnih enot)

Tehnične lastnosti (Ekskluzivna oblika za črpalne enote)

1. Tehnologija natančnega ujemanja moči črpalke

• Ujemanje motorja: Glede na pretok in zahteve glede višine vodne črpalke prilagodite in uskladite moč dizelskega motorja (na primer za vodno črpalko s pretokom 50 m³/h in višino 20 m ustreza 10 kW motor), da bi se izognili "velikemu konju, ki vleče majhen voziček" ali "majhnemu konju, ki ne vleče ničesar". Motor sprejme tehnologija turbo polnjenja (za modele nad 20kW), ki lahko proizvede visok navor pri nizkih vrtljajih in se spopade z veliko obremenitvijo zahteve, ko se vodna črpalka zažene (začetni navor je ≥ 1,5-kratnik nazivnega navora).

• Optimizacija črpalke:

① Samosesalna črpalka: ima strukturo "rotorja z dvojno vijačnico + komoro za ločevanje zraka in vode" z samosesalni čas ≤60 sekund in sesalni dvig ≥8m. Ročno dolivanje vode ni potrebno.

② Črpalka za odplake: rotor ima obliko brez zapletanja (rezila so odprte strukture), ki lahko skozi odplake, ki vsebujejo vlakna in mulj. Njegova zmogljivost proti zamašitvam je 30 % višja kot pri navadni vodi črpalke.

③ Črpalka, odporna proti koroziji: pretočne komponente so izdelane iz nerjavečega jekla 304 (za običajno jedko scenariji) ali fluoroplastika (za močno korozivne scenarije), z razponom odpornosti na kisline in alkalije pH 2-12, primeren za težke industrijske medije.

2. Ojačana prenosna in zaščitna struktura

• Prenosni sistem: Elastične spojke (za modele pod 20kW) ali hidravlične sklopke (za modele nad 50kW) so sprejet za blaženje prenosa vibracij med motorjem in vodno črpalko, zmanjšanje obrabe ležajev in učinkovitost prenosa je ≥95 %. Spojka je opremljena z zunanjim zaščitnim pokrovom (iz pocinkanega jeklena plošča) za preprečevanje poškodb zaradi vrtečih se delov in izpolnjuje varnostne standarde.

• Zaščitna oblika:

① Zaščita telesa: Majhni modeli (5–20 kW) imajo vodotesno ohišje (IP54), medtem ko srednje/veliki modeli (20-100 kW) uporabljajo vodoodporno strukturo IP65 (tesnilni obroč je iz gume, odporne na olje, in ga je mogoče potopiti za kratek čas).

② Obdelava proti rjavenju: okvir karoserije in ohišje vodne črpalke sta podvržena trojnemu postopku proti rjavenju "kislinskega pranja" in fosfatiranje → galvaniziranje → praškasto lakiranje«, s preskusom odpornosti na solni razpršilec ≥500 ur, zaradi česar je primeren za kmetijska zunanja in komunalna vlažna okolja.

③ Zaščita dovoda vode: Filtrirna mreža iz nerjavečega jekla (s premerom ≤10 mm) je nameščena na dovodu vode da preprečite, da bi veliki delci nečistoč vstopili v vodno črpalko in poškodovali rotor.

3. Inteligentni nadzorni sistem (ekskluzivno za KCPLC-04)

• Osnovne funkcije:

① Spremljanje parametrov tekočine: prikaz pretoka v realnem času (skozi turbinski merilnik pretoka) in višine (skozi tlak senzor). Samodejni alarm ob prekoračitvi obsega (na primer prikaz blokade zaslona filtra, ko je pretok preveč nizko).

② Varnostna zaščita: Ko deluje brez vode (ki jo zazna senzor nivoja tekočine), bo stroj samodejno izklopi v 3 sekundah (za zaščito mehanskega tesnila vodne črpalke in preprečevanje suhega brušenja škoda). Ko ima motor visoko temperaturo vode in nizek tlak olja, samodejno zmanjša obremenitev in zapreti.

③ Oddaljeno upravljanje: podpira 4G/WiFi mreženje. Uporabniki si lahko ogledajo parametre delovanja (pretok, poraba goriva, napake) prek aplikacije "Kecheng Electric Power" in daljinski zagon in zaustavitev (primerno za nenadzorovano podeželsko vodo scenariji dobave).

④ Prilagodljiva regulacija: glede na nastavljeno stopnjo pretoka/ciljno višino samodejno prilagodi hitrost motorja (za na primer, ko je treba pretok zmanjšati, se samodejno upočasni zaradi varčevanja z gorivom).

4. Mobilno in priročno načrtovanje uvajanja

• Mobilnost: modeli 5-50kW so lahko opcijsko opremljeni s prikolico (z vlečno kljuko, podpornimi nogami, in zavorni sistem), z največjo potovalno hitrostjo ≤60 km/h. Lahko jih vlečejo s tovornjaki ali lahkimi tovornjaki za hitro premestitev (kot je prenos kmetijskega namakanja na zemljišče, komunalno odvodnjavanje na prenos lokacije). Velik modeli (50-100kW) so lahko opcijsko opremljeni s fiksno osnovo (z luknjami za sidrne vijake), primerno za dolgotrajno industrijska instalacija.

• Hitra namestitev: dovod in odvod vode sta opremljena s hitrimi spojkami (DN50-DN200, primerne za vodo cevi različnih premerov), priklop vodovodne cevi pa je mogoče izvesti v 10 minutah. Brez kompleksa potrebna je namestitev. Po prihodu na gradbišče samo dolijte gorivo in preverite motorno olje, in že lahko zaženete in operiran. Primeren je za scenarije reševanja v sili.

5. Optimizacija porabe goriva in dosega

• Nadzor porabe goriva: motor uporablja visokotlačno tehnologijo vbrizgavanja goriva prek skupnega voda (vbrizgavanje tlak ≥1600bar), ki zagotavlja popolno zgorevanje. Stopnja porabe goriva pri polni obremenitvi je le 250 g/(kW · h), prihrani 10 % več goriva kot navadne dizelske vodne črpalke. Pri delni obremenitvi (30%-50%) je poraba goriva dodatno zmanjšana (npr. pri modelu z močjo 10 kW je poraba goriva pri polovični obremenitvi ≤1,2 L/h).

• Zasnova življenjske dobe baterije: opremljena s prostornino rezervoarja za gorivo 50–500 L (50 L za modele s 5 kW in 500 L za modele s 100 kW), lahko neprekinjeno deluje pri polni obremenitvi 8-20 ur. Podpira zunanje rezervoarje za gorivo velike prostornine (povezane prek hitre spojke) za doseganje neomejene vzdržljivosti (primerno za 24-urno neprekinjeno delovanje v industrijskih nastavitvah).

Način uporabe (izključno delovanje za črpalne enote)

1. Pregled pred zagonom (s poudarkom na tekočini in sistemu napajanja)

2. Zagon (razdeljen na ročni/samodejni način)

(1) Ročni način (konvencionalni scenariji

1. Priprava: odprite ventil za gorivo, preklopite krmilnik na "ročni" način in preverite, ali je izstopni ventil odprt (da se izognete nadtlaku črpalke);

2. Zaženite motor: pritisnite gumb "predgretje" (predgrejte okolje z nizko temperaturo 30-60 sekund) in nato pritisnite gumb "Start". Ko se motor zažene, opazujte tahometer (postopoma dvignite do 1500 vrt/min) in merilnik tlaka olja (≥0,3 MPa);

3. Zaženite vodno črpalko: ko je motor stabilen, počasi odprite vstopni ventil (samosesalna črpalka ne potrebuje tem koraku), opazujte prikaz pretoka/visine krmilnika (postopoma dosežete nastavljeno vrednost), če je pretok prenizek, preverite ali je vstopni filter blokiran;

4. Prilagoditev obremenitve: Prilagodite število vrtljajev motorja glede na povpraševanje (prek gumba "hitrost/pojemek" na krmilnik), dokler pretok/napor ne ustreza zahtevam glede uporabe (kot je 50 m³/h za kmetijsko namakanje, prilagodite hitrost na ustrezno vrednost).

(2) Samodejni način (scenarij brez nadzora)

1. Nastavitev parametrov: na krmilniku nastavite ciljni pretok/napor (kot je nastavljen pretok podeželske oskrbe z vodo 100 m³/h), brezvodni zaščitni prag (kot je nivo tekočine nižji od 0,5 m samodejni izklop);

2. Stikalo načina: preklopite krmilnik v "samodejni" način in sistem samodejno nadzira nivo tekočine (dovod) in pretok/visina;

3. Samodejno delovanje: ko nivo tekočine doseže standard, se motor samodejno zažene, dovod ventil se odpre in hitrost se prilagodi ciljnim parametrom; Ko je nivo tekočine prenizek ali parameter preseže mejo, se bo stroj samodejno ustavil in sprožil alarm (potisno obvestilo APP).

3. Spremljanje delovanja (s poudarkom na parametrih tekočine in moči)

• Spremljanje v realnem času: zabeležite enkrat vsakih 30 minut: pretok (ali je v nastavljenem območju ±10 %), višina (ni nenormalnega nihanja), temperatura vode v motorju (≤95 ℃), tlak olja (≥0,2 MPa), nivo kurilnega olja (izognite se pomanjkanju olja zaustavitev);

• Obravnava izjem:

① Padec pretoka: zaustavite se, da preverite vodni filter (čiščenje nečistoč), puščanje sesalne cevi (samosesalna črpalka);

② Prekomerna višina: Preverite, ali je odvodna cev zamašena in ali je odvodni ventil popolnoma odprt.

③ nenormalen zvok vodne črpalke: ustavite se, da preverite, ali je rotor zataknjen (ali je v njem tujek), ali je ležaj obrabljen (zamenjajte ležaj);• Izklop v sili: Ko se sproži alarm "visoka voda motorja temperatura«, »nizek tlak olja« in »brez vodnega delovanja«, se bo krmilnik samodejno izklopil in znova zaženite po odpravi težave.

4. Zaustavitev (da preprečite vodni udar in poškodbe komponent)

1. Nastavitev praznjenja: najprej zmanjšajte število vrtljajev motorja (pretok navzdol na 0), nato pa zaprite dovodni ventil za vodo (na izogibajte se povratnemu toku vode);

2. Zaprite vodno črpalko: pritisnite gumb "stop" na krmilniku in ko se motor ustavi, zaprite vodo izpustni ventil (za preprečevanje povratnega toka vodne cevi in poškodbe vodne črpalke);

3. Čiščenje cevovoda: če se transportira odplaka, ki vsebuje nečistoče (kot je komunalna drenaža), odprite črpalko odtočna luknja po zaustavitvi za odvajanje ostankov odplak in nečistoč (preprečite korozijo rotorja);

4. Varen zaključek: zaprite ventil za gorivo (dolgotrajna zaustavitev), očistite karoserijo prahu, filtrirajte nečistoče, zabeležite podatki o delovanju (pretok, poraba goriva, čas delovanja).

Varnost in zaščita (ekskluzivne specifikacije za črpalne enote)

1. Varnost namestitve (primerno za scenarije transporta tekočin)

• Izbira mesta in postavitev:

① Mesto namestitve mora biti daleč od odprtega ognja (≥10 metrov), vnetljivih in eksplozivnih predmetov (≥15 metrov), dovod vode pa mora biti blizu vira vode (skrajšajte dolžino dovodne cevi na zmanjšati odpornost).

② Za zunanjo namestitev je treba zgraditi zaščito pred dežjem (model IP54), da preprečite neposredno erozijo zaradi močnega dežja. reševanje v sili, izogibajte se potopitvi enote v vodo, globlje od ravni zaščite (model IP65 ≤0,5 m);

③ Postavitev cevi: dovodna cev mora biti čim krajša in ravna (zmanjšajte obračanje in preprečite uhajanje zraka), in odvodna cev mora biti nameščena s povratnim ventilom (da se prepreči povratni tok vode po zaustavitvi).

• Električna varnost:

① Ozemljitveni upor enote ≤4Ω (ozemljitev iz pocinkanega ploščatega jekla, globina ≥2 metra), priključek električne napeljave z vodotesen pokrov (za preprečevanje kratkega stika z vodo);

② Električne komponente, kot so krmilniki in senzorji, se morajo izogibati neposrednemu stiku z vodo (razen IP65 modeli) in uporabite vodoodporne kable (kabli RVVY).

③ Eksplozijsko varen model (za rudarjenje) mora biti skladen s standardom GB 3836.1. Električne komponente morajo mora biti razreda Ex dⅡB T4, da prepreči iskre pri vžigu vnetljivih in eksplozivnih plinov.

• Mehanska varnost:

① Vrtljivi deli (sklopka, ventilator) morajo biti opremljeni z zaščitnim pokrovom (trdno pritrjen, brez popuščanja) in med delovanjem je prepovedano razstaviti;

② Hitre spojke na dovodu in izstopu vode morajo biti zaklenjene (da preprečite, da bi padle, ko tlak previsok in lahko poškoduje ljudi z vodnim curkom).

③ Upravljavci morajo nositi protizdrsne čevlje in nepremočljive rokavice (da preprečijo stik z odplakami in zdrsom) ter biti pazite, da se pri premikanju vodovodnih cevi ne poškodujete.

2. Varnost delovanja (izogibanje tekočinam in mehanskim tveganjem)

•Kadrovske zahteve:

① Operaterji morajo opraviti specializirano usposabljanje pri Kechengu, poznati strukturo črpalne enote (kot npr. samosesalna črpalka za črpanje vode in črpalka za odplake proti zamašitvi), in opravijo oceno, preden prevzamejo objave.

② Osebje brez licence in osebe, ki so pile alkohol, je prepovedano delovati. Prepovedano je tudi otrokom da se približate tekačim enotam.

③V nujnih reševalnih operacijah morata sodelovati dve osebi (ena oseba deluje, druga pa opazuje okoliško okolje za preprečitev nesreč).

• Kontraindikacije za delovanje:

① Strogo je prepovedano, da vodna črpalka deluje brez vode (tudi za kratek čas bo poškoduje mehansko tesnilo in povzroči puščanje).

② Med delovanjem je strogo prepovedano razstavljanje dovodnih/odvodnih vodnih cevi (previsok tlak lahko povzroči poškodbe zaradi vodnega curka).

③ Prepovedano je prenašati medije, ki presegajo obseg, primeren za vodno črpalko (na primer, če je vodna črpalka prenaša raztopine kislin ali alkalij, uporabiti je treba model, odporen proti koroziji).

④ Preobremenitev je strogo prepovedana (s pretokom/naporom, ki presega nazivno vrednost za 120 %, da se prepreči poškodbe motorja in vodne črpalke zaradi preobremenitve).

• Odziv v sili:

① Počenje vodovodne cevi: takoj zaustavite stroj, zaprite vstopni/izstopni ventil, zamenjajte vodno cev/priključek, izogibajte se zapravljanju vodnih virov;

② Puščanje vodne črpalke: zaustavite se, da preverite mehansko tesnilo (potrebno je zamenjati obrabo), tesnilni obroč lupine (potrebno staranje ki jih je treba zamenjati), ne delujejo s puščanjem;

③ Požarna nesreča: takoj zaustavite stroj, zaprite ventil za gorivo, pogasite ogenj s suhim prahom gasilni aparat (voda ni dovoljena za gašenje požara) in evakuirajte okoliške ljudi.

3. Ohranite varnost (zaščitite glavne komponente črpalke)

• Priprave pred vzdrževanjem:

① Odklopite napajanje generatorja (izklopite krmilno stikalo), zaprite ventil za gorivo in obesite opozorilni znak z napisom "V vzdrževanju, ne zaganjajte".;

② Izpraznite preostalo tekočino v črpalki (odprite drenažno luknjo), če je treba za prevoz jedkih medijev uporabiti voda za pranje notranjosti črpalke (da preprečite preostalo korozijo);

③ Pripravite orodje za vzdrževanje (vodotesni ključ, tesnilo, mazalno olje), zaščitno opremo (nepremočljive rokavice, očala).

• Specifikacije vzdrževalnih del:

① Vzdrževanje črpalke:

◦ Čiščenje rotorja: odstranite ohišje črpalke, očistite nečistoče rotorja (uporabite mehko krtačo, da ne opraskate rezilo), preverite obrabljenost rotorja (obrabo, ki presega 1 mm, je treba zamenjati);

◦ Zamenjava mehanskega tesnila: odstranite stara tesnila, nanesite vodoodporno tesnilo in namestite nova tesnila (zagotovite, da se prilegajo in ne puščanje);

◦ Mazanje ležajev: napolnite z litijevo mastjo (model 3#), količina olja je 1/2-2/3 votline ležaja (do izogibajte se prekomerni vročini);

② Vzdrževanje motorja: Zamenjajte motorno olje, oljni filter in zračni filter v skladu z običajnimi postopke za dizelske motorje in preverite napetost jermena (deformacija pritiska ≤15 mm).

③ Električno vzdrževanje: Očistite prah na krmilniku in senzorjih (z uporabo stisnjenega zraka), preverite terminal bloki (za odsotnost ohlapnosti ali oksidacije, obrusite oksidacijo z brusnim papirjem) ter preizkusite zaščito pred vodo in napako alarmne funkcije.

• Strokovno vzdrževanje

① Kalibracija delovanja črpalke (enkrat na 6 mesecev): poprodajni inženirji podjetja Kecheng testirajo stopnjo pretoka/visino, prilagodite zračnost rotorja in hitrost motorja, da zagotovite skladnost.

② Pregled pretočnih komponent črpalk, odpornih proti koroziji (enkrat na tri mesece): Preverite, ali korozije ali razpok v komponentah iz nerjavnega jekla/fluoroplastike in pravočasno zamenjajte poškodovane dele način.

Tabela vzdrževalnih ciklov (izključno za črpalne enote)
