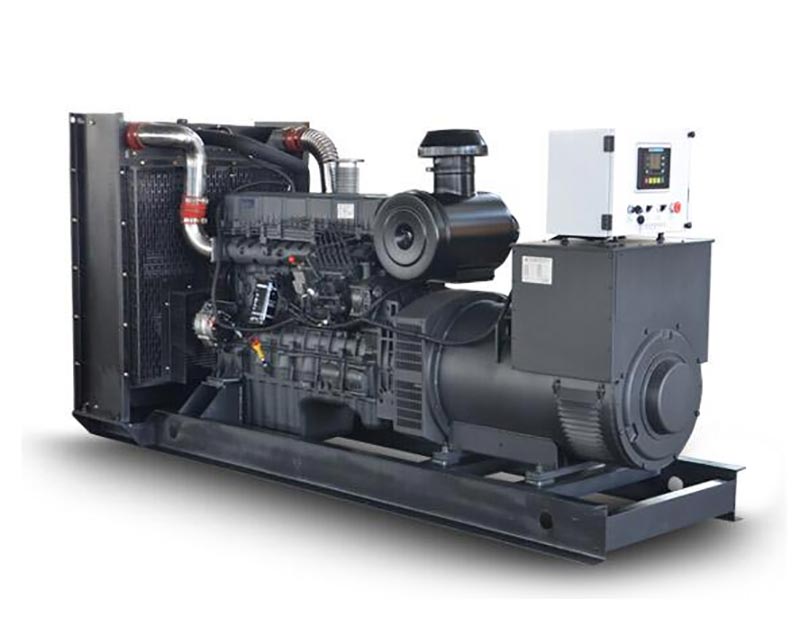

500kW agregat

Generator s 500 kW proizvajalca Kecheng je izdelan na Kitajskem. Jedro enote vključuje motor Chongqing Cummins in Lille Semir brezkrtačni generator, v kombinaciji s samozagonskim nadzornim sistemom, dosega visoko zanesljivost in hitrost odgovor. Napajanje se samodejno zažene v 15 sekundah po prekinitvi glavnega napajanja in moč v stanju pripravljenosti je do 500kW. Ta izdelek ima integrirano zasnovo kontejnerjev, kompaktno strukturo, enostavno za premakniti in namestiti ter izpolnjuje ustrezne nacionalne in mednarodne standarde. Ima nizko porabo goriva med delovanje in stabilno delovanje, zaradi česar je še posebej primeren za kraje z izjemno visokimi zahtevami neprekinjeno oskrbo z električno energijo, kot so bolnišnice, podatkovni centri, industrijski parki in podpora večjim dogodkom.

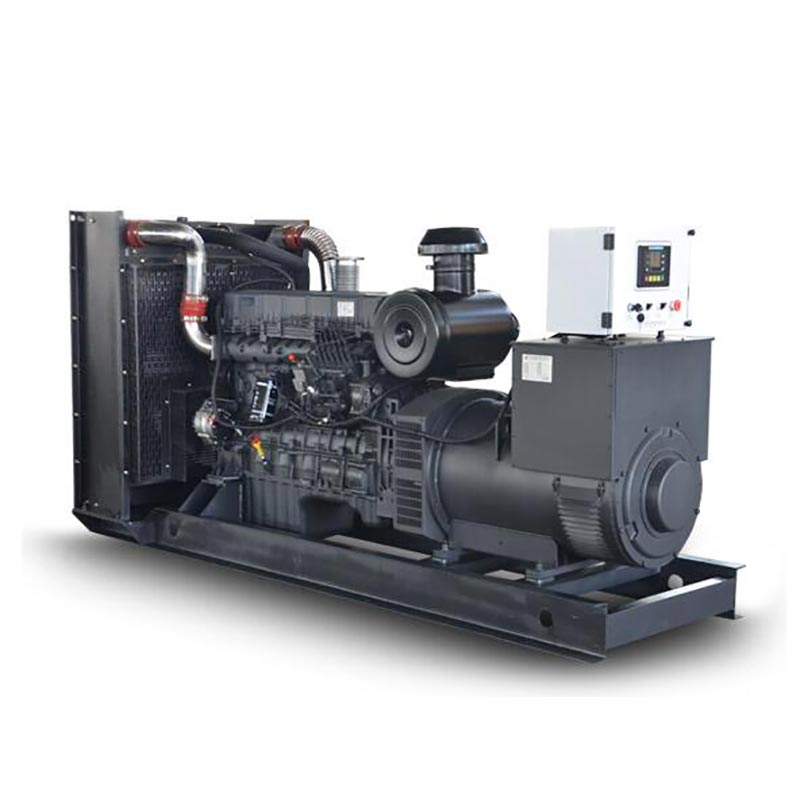

Risba videza generatorja Kecheng 500kW

Glavna prednost

Analiza zmogljivosti motorja Cummins

Motor Chongqing Cummins KTA19-G8 kot jedro moči enote sprejme 6-valjno vrstno postavitev, premer cilindra × gib 159 mm × 159 mm, prostornina 18,9 l in doseže 575 kW rezervne izhodne moči s turbinskim vmesnim hlajenjem tehnologija. Njegov sistem neposrednega vbrizgavanja goriva PT v kombinaciji z elektronskim regulatorjem zmanjša porabo goriva poraba do 206 g/kw·h (75 % obremenitev), kar je 8 % manj kot pri podobnih modelih. Oblikovanje blok cilindrov iz litega železa visoke trdnosti in vgrajena ročična gred iz kovanega jekla zagotavljata, da je glavni remont interval presega 20.000 ur in je primeren za široko temperaturno območje od -20 ℃ do 40 ℃.

Tehnični poudarki generatorjev Leroy Somer

Brezkrtačni generator Lillesemma (razred zaščite IP23, razred izolacije H) sprejme samodejno regulacijo napetosti AVR sistem, stopnja prilagajanja napetosti v stanju dinamičnega ravnovesja ≤±1%, čas obnovitve prehodne napetosti < 3 sekunde, da se zagotovi varno delovanje občutljivih bremen, kot so medicinska oprema in natančni instrumenti. Generator je opremljen z a Vzbujevalni sistem s trajnim magnetom PMG, ki ohranja stabilen izhod tudi, ko električno omrežje niha. The telefonski harmonski koeficient THF je manjši od 2 %, ki izpolnjuje stroge zahteve za kakovost električne energije komunikacijske bazne postaje itd.

Inteligentni sistem za samozagon

Dizelski generator s 500 kW je opremljen s kitajskim LCD sistemom za numerično krmiljenje s tekočimi kristali, podpira ATS dvojno preklapljanje napajanja in ima zaznavanje prenizke napetosti v omrežju (odzivni čas < 0,5 sekunde), trikratno logika ponovnega zagona in samodiagnoza napak. Zagonski sistem 24V DC, v kombinaciji z vodnim plaščem grelnik, doseže začetno stopnjo uspešnosti 99 % v okolju -15 ℃. Modul za daljinsko spremljanje lahko naloži 16 delovne parametre, kot so napetost, frekvenca in tlak olja v realnem času, in podpirajo dostop do podatkov med mobilno aplikacijo in osebni računalnik.

Tehnični parameter

Lastnosti generatorja

Poudarki strukturne zasnove

• Modularna postavitev: motor, generator in krmilni sistem so prožno povezani s pomočjo blazinic za blaženje udarcev na zmanjša prenos vibracij (amplituda ≤0,3 mm) in podaljša življenjsko dobo opreme.

- Optimizacija nizkega hrupa: z uporabo dvoslojne zvočnoizolacijske prevleke (notranja plast bombaža, ki absorbira zvok + zunanja plast iz jeklene plošče), v kombinaciji z impedančnim kompozitnim dušilcem zvoka se lahko zmanjša hrup na 75 dB (a kot možnost je potreben zvočnoizolacijski ohišje).

- Udobje vzdrževanja: Oljni filter motorja, filter goriva in drugi ranljivi deli so nameščeni centralno. Dnevno vzdrževanje ne zahteva razstavljanja perifernih komponent, kar prihrani 50 % časa vzdrževanja.

Okoljska prilagodljivost

Enota je prestala preskus plesni GB/T 2423.16 (razred ≤2) in preskus potresne trdnosti (horizontalni pospešek 0,2 g), in lahko deluje dolgo časa v okolju z nadmorsko višino ≤1000 m in relativno vlažnostjo ≤90 % (ne kondenzacija). Sistem goriva je združljiv z dizelskim gorivom 0# (poleti) in dizelskim gorivom -10# (pozimi) in je opremljen z separator olje-voda (z natančnostjo filtracije 10 μm), ki zagotavlja zanesljivost na območjih z visoko vsebnostjo žvepla v gorivu vsebino.

Način uporabe

Postopek preverjanja pred zagonom

• Sistem za gorivo: Preverite, ali je nivo goriva v rezervoarju za gorivo ≥30%, odprite ventil za gorivo in iztisnite ves zrak iz cevovod (pritisnite črpalko za gorivo z roko, dokler se upor ne poveča). - Električni sistem: napetost baterije ≥24V, nadzorna plošča prikaže stanje "pripravljenosti", gumb za zaustavitev v sili pa se ponastavi. - Mehanski pregled: The nivo olja mora biti med oznako H/L na merilni palici, nivo hladilne tekočine mora doseči dve tretjini ekspanzije rezervoar, napetost jermena ventilatorja pa mora biti takšna, da je upogib pritiska 10-15 mm.

Koraki zagona

• Samodejni način: Obrnite gumb na nadzorni plošči na "Samodejno" in sistem bo prešel v nadzor električnega omrežja stanje. Samodejno se bo zagnal, ko bo omrežno napajanje prekinjeno (čas preklopa ATS po uspešnem zagon manj kot 10 sekund).

- Ročni način: Pritisnite in držite gumb "Start" 3 sekunde. Ko se hitrost dvigne na 1500rpm in napetost stabilizira, zaprite izhodni odklopnik (bodite pozorni na merilnik frekvence, ki kaže 50±0,5Hz).

- Zahteve glede obremenitve: po zagonu 3 minute v prostem teku (tlak olja ≥0,3 MPa), postopoma povečajte obremenitev na 50 %, po 10 minutah teka pa se lahko poveča na polno obremenitev.

Specifikacija delovanja zaustavitve

• Običajna zaustavitev: najprej odstranite obremenitev, pustite motor delovati v prostem teku 5 minut (da preprečite, da bi turbopolnilnik pregrevanja), pritisnite gumb "Stop" in nato zaprite ventil za gorivo, ko hitrost pade na 0.

- Zaustavitev v sili: Ko je tlak olja manjši od 0,2 MPa, je temperatura vode višja od 105 ℃ ali nenormalna pojavi hrup, takoj pritisnite rdeči gumb za zaustavitev v sili. Po incidentu je treba napako preveriti pred ponovni zagon.

- Dolgotrajna zaustavitev: Zaženite enkrat na teden (delujte 30 minut), zamenjajte elektrolit akumulatorja mesečno (če vlažnost okolice je višja od 75%), in dodajte konzervanse v rezervoar za gorivo.

Previdnostni ukrepi

Okoljske zahteve

• Mesto namestitve: razdalja med enoto in steno ne sme biti manjša od 1,5 m, območje zračne vstopna odprtina ne sme biti manjša od 2,5 ㎡, da se zagotovi kroženje hladnega zraka (3 m³/min količina zraka je potrebna za vsak kW moči).

- Zahteve glede emisij: izpušna cev mora biti opremljena z zaščitnim pokrovom. Naklon vodoravnega odseka ne sme biti manjši od 3°. Izhod mora biti oddaljen od vstopa zraka (razdalja več kot 5 metrov). prepreči povratni tok izpušnih plinov.

- Predpisi o varstvu pred požarom: Računalniška učilnica je opremljena z 2 gasilnima aparatoma na suhi prah po 8 kg. Razdalja med rezervoarjem za olje in enoto mora biti več kot 1 m. Tla je treba obdelati, da se prepreči pronicanje olja (je priporočljiva uporaba premaza z epoksi smolo).

Cikel vzdrževanja

Varnostno opozorilo

Med delovanjem je strogo prepovedano odpirati zaščitno ograjo. Temperatura površine končnega pokrova generatorja lahko doseže 120 ℃, kar lahko povzroči opekline. Pred vzdrževanjem je treba glavni odklopnik odklopiti in pritisniti "Naredite Not Close« je visel znak. Čas praznjenja kondenzatorja ne sme biti krajši od 5 minut. V sezoni neviht je ozemljitveni upor mora biti testiran na ≤4Ω, delovna napetost odvodnika strele pa mora biti nastavljena na 420V (omrežna napetost).

Primer uporabe

500kW generator Kecheng je služil ključnim projektom, kot je avtomatiziran terminal pristanišča Qingdao (ki bo dan v uporabo leta 2023) in sistem za nujno napajanje bolnišnice Qilu (ki bo nameščen leta 2024). Med poletno obdobje racioniranja električne energije v Weifangu leta 2024 je določeno kemično podjetje sprejelo to enoto, da bi zagotovilo neprekinjeno delovanje ključnih proizvodnih linij. Zagotavljal je energijo za skupno 1.260 ur, s povprečnim srednjim časom med napakami 480 ur. Poraba goriva se je zmanjšala za 1,2 tone v primerjavi s tisto pri enaki znamki moči.
